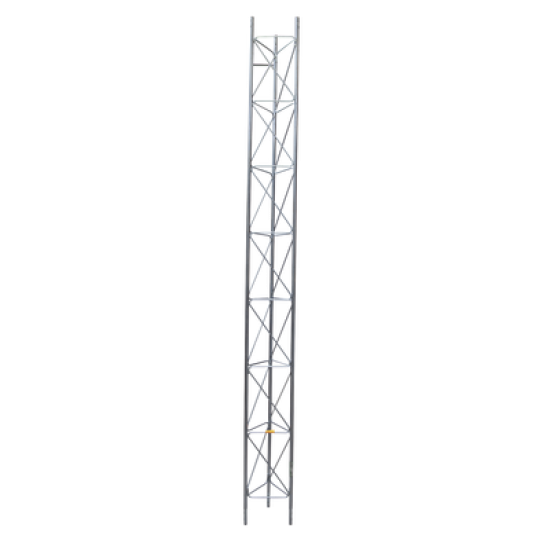

Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Inmersión, Hasta 30 m de Elevación. Zonas Húmedas.
Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Inmersión, Hasta 30 m de Elevación. Zonas Húmedas.
Stock: Inmediato
(más info.)
- Disponibilidad: En Stock
- Marca SYSCOM TOWERS
- Modelo STZ-30G
$2,264.39
De la misma categoría
$2,383.51
Sin Iva:$2,383.51
$1,196.07
Sin Iva:$1,196.07
$3,097.98
Sin Iva:$3,097.98
$2,643.78
Sin Iva:$2,643.78
$3,322.15
Sin Iva:$3,322.15
$2,429.24
Sin Iva:$2,429.24
$3,332.81
Sin Iva:$3,332.81
$162.88
Sin Iva:$162.88
$1,205.15
Sin Iva:$1,205.15
$2,160.48
Sin Iva:$2,160.48
$17,961.15
Sin Iva:$17,961.15
$11,879.84
Sin Iva:$11,879.84
$1,406.48
Sin Iva:$1,406.48
$22,653.25
Sin Iva:$22,653.25
$16,996.68
Sin Iva:$16,996.68
$2,930.98
Sin Iva:$2,930.98
$2,739.98
Sin Iva:$2,739.98
$1,395.08
Sin Iva:$1,395.08
$2,276.47
Sin Iva:$2,276.47
$1,874.60
Sin Iva:$1,874.60
$723.55
Sin Iva:$723.55
$4,267.46
Sin Iva:$4,267.46
$7,207.38
Sin Iva:$7,207.38
$1,216.89
Sin Iva:$1,216.89
De la misma marca
$487.57
Sin Iva:$487.57
$932.39
Sin Iva:$932.39
$6,295.54
Sin Iva:$6,295.54
$6,752.27
Sin Iva:$6,752.27
$1,163.31
Sin Iva:$1,163.31
$1,163.31
Sin Iva:$1,163.31
$392.30
Sin Iva:$392.30
$1,077.85
Sin Iva:$1,077.85
$6,060.38
Sin Iva:$6,060.38
$3,984.44
Sin Iva:$3,984.44
$1,704.69
Sin Iva:$1,704.69
$335.01
Sin Iva:$335.01
$796.29
Sin Iva:$796.29
$10,583.96
Sin Iva:$10,583.96
$4,149.64
Sin Iva:$4,149.64
$1,319.50
Sin Iva:$1,319.50
$1,548.28
Sin Iva:$1,548.28
$1,595.27
Sin Iva:$1,595.27
¿Cómo aterrizar equipo en torre?
Cimentación de Torre STZ-30
Declaración de Calidad HOT DIP TRAMOS
Descripción de Base de Torre SBA30/30G
Descripción de Copete de Torre SCZ30/30G
Descripción de Tramo de Torre STZ30/30G
Design_Considerations_Using_TIA_222_G_Form_122708R12
Diagrama Instalación de Pararrayo.
Diagrama Aterrizaje de Equipo en Torre con Pararrayo.
Diagrama de Aterrizaje y Pararrayo en Torre Rev. 001
Diagrama Diámetro de Protección de un Pararrayo KDA.
Diagrama Instalación de Pararrayo y Tierra Física para Transformador
Hoja de Especificaciones STZ-30G
Lista de Materiales para Torres Completas
NOM-009-STPS-2011 TRABAJO EN ALTURAS
NORMATIVA PARA SEÑALIZACIÓN DE TORRES (CODA-001-2010)
Preguntas Frecuentes Torres SYSCOM
STZ30 DE 30M 5 BRIDAS
Sugerencia para Instalación de Torre de 21m.
Sugerencia para Instalación de Torre de 27m.
Sugerencia para Instalación de Torre de 9m.
Cimentación de Torre STZ-30
Declaración de Calidad HOT DIP TRAMOS
Descripción de Base de Torre SBA30/30G
Descripción de Copete de Torre SCZ30/30G
Descripción de Tramo de Torre STZ30/30G
Design_Considerations_Using_TIA_222_G_Form_122708R12
Diagrama Instalación de Pararrayo.
Diagrama Aterrizaje de Equipo en Torre con Pararrayo.
Diagrama de Aterrizaje y Pararrayo en Torre Rev. 001
Diagrama Diámetro de Protección de un Pararrayo KDA.
Diagrama Instalación de Pararrayo y Tierra Física para Transformador
Hoja de Especificaciones STZ-30G
Lista de Materiales para Torres Completas
NOM-009-STPS-2011 TRABAJO EN ALTURAS
NORMATIVA PARA SEÑALIZACIÓN DE TORRES (CODA-001-2010)
Preguntas Frecuentes Torres SYSCOM
STZ30 DE 30M 5 BRIDAS
Sugerencia para Instalación de Torre de 21m.
Sugerencia para Instalación de Torre de 27m.
Sugerencia para Instalación de Torre de 9m.
Puntos Destacados:
- Producto elaborado bajo norma: ISO 9001:2015.
- Cada uno de los tramos es fabricado por máquinaría de control numérico.
- Incluye tornillería para su instalación.
- Recomendado para Zonas Humedas o en ambientes con corrosión moderada.
- Acorde a la norma de galvanizado por inmersión en caliente NMX-H-004-SCFI-2008, ASTM A-123 y ISO-1461.
Características Físicas:
- Carga Máxima: 200 Kg.
- Altura Máxima: 30 m. (10 tramos)
- Resistencia al Viento: 200 Km/hr.
- Material: Tubo industrial 7/8' (Cal.18).
- Semiflecha (Zig-zag): Redondo 5/16'.
- Niple: 10 cm.
- Ancho de cara: 30 cm.
- Peso: 13.5 Kg.
- Dimensiones: 3 m de Longitud
- Material de estructura: Acero (A-36).
- Para recomendación de carga máxima se tiene que evaluar en conjunto con el departamento de ingeniería.
- No se recomienda instalación de platos sin Radomo.
- Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008)
Aplicación:
- Sistemas Punto - Punto.
- Sistema Punto - Multipunto.
- Amplificación de señal celular.
- Sistemas pararrayos.
- Radios bases de repetición.
- Puntos de monitoreo.
- Iluminación.
- Señalización auditiva de emergencia.
- Y más.
Notas técnicas destacadas:
- Asegúrese de que la instalación sea realizada por un profesional capacitado.
- Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
- No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
- Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
- Toda antena de plato debe llevar como accesorio el radomo para reducir el arrastre del viento.
- No se recomienda el uso de platos de más de 2 pies (60 cm) de diámetro en esta torre (revisar con ingeniería).
- El peso declarado es de los equipos sin accesorios y sin embalaje.
- Se pueden adquirir las torres en kits completos VER KITS DE TORRES.
Advertencia:
- El galvanizado por inmersión en caliente es recomendado para zonas húmedas, ambientes salitrosos y/o corrosión, parques industriales con liberación de gases (VER MAPA DE ÁREAS).
- La torre debe ser pintada de acuerdo a (al menos) la especificación CFE D8500-02 (7 Franjas simétricas de colores naranja y blanco intercaladas, empezando y terminando en color naranja.
- Debe incluir alumbrado nocturno, al menos dos luminarias una a la mitad y otra en la parte superior.
- Se debe consultar la reglamentación local según municipio para asegurar una correcta y legal instalación de torre.
- Recomendamos en todo momento seguir las recomendaciones de instalación de retenida: VER DIAGRAMA DE INSTALACIÓN DE RETENIDA.
