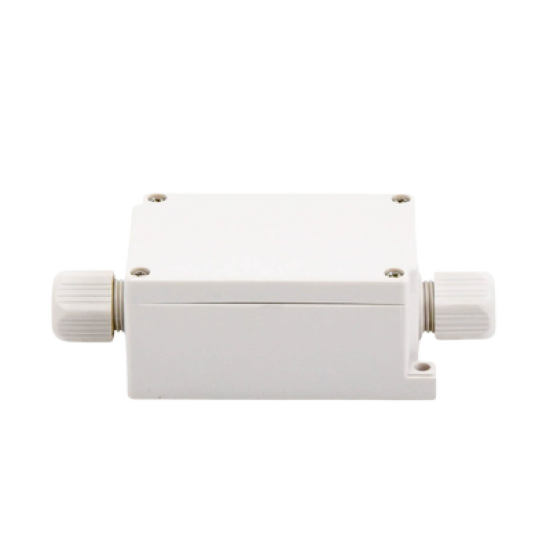

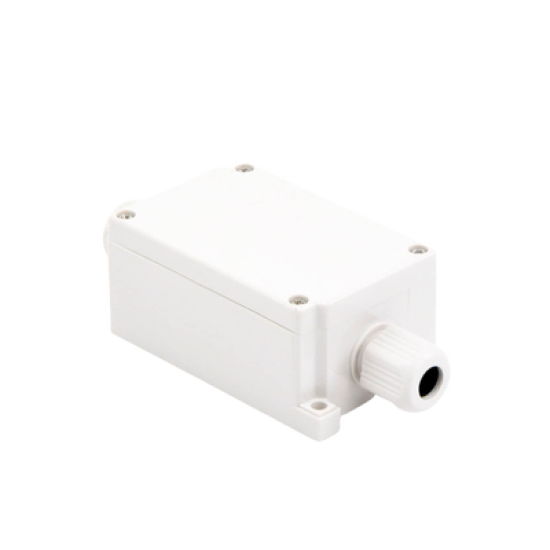

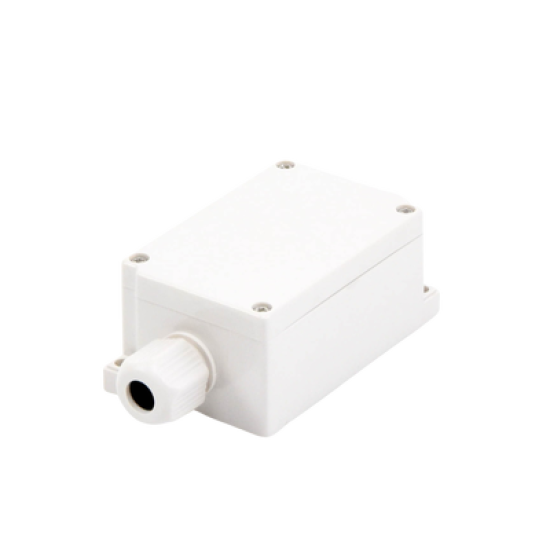

Caja de Conexión Exterior con Conexión Lateral para 6 Líneas (doble tornillo). Incluye Glándulas.
$148.98

De la misma categoría
$178.70
Sin Iva:$178.70
$2,093.98
Sin Iva:$2,093.98
$2,561.53
Sin Iva:$2,561.53
$3,862.04
Sin Iva:$3,862.04
$1,081.48
Sin Iva:$1,081.48
$11,507.65
Sin Iva:$11,507.65
$6,903.25
Sin Iva:$6,903.25
$1,066.67
Sin Iva:$1,066.67
$975.70
Sin Iva:$975.70
$915.97
Sin Iva:$915.97
$5,338.89
Sin Iva:$5,338.89
De la misma marca
$179.55
Sin Iva:$179.55
$137.96
Sin Iva:$137.96
$831.20
Sin Iva:$831.20
Gabinete para exterior con terminales de conexión en paralelo para 6 líneas.
Características destacadas:
- Material plástico.
- Tamaño: 125 x 55 x 40 mm
- Recomendado para calibres 12-22 AWG
- Grado de protección: IP66
- Rango de temperatura de operación: - 40a + 120℃
- Recomendado para uso con:
- Corriente alterna 110 Vca máximo 3 Amp.
- Corriente directa 12 Vcc / 24 Vcc máximo 10 Amp.
Proceso de instalación:
- Se retira la tapa del gabinete y se aflojan ambas glándulas opresoras.
- Se debe garantizar que el sistema no esté energizado.
- Se introducen ambos cables al cuerpo del gabinete cuidando no lastimar el empaque.
- Se procede a desforrar cada cable y se coloca la terminal tipo herradura.
- Se aflojan los tornillos de las terminales y se procede a colocar uno a uno cada terminal correspondiente y se ajusta dicho tornillo por cada terminal.
- Antes de cerrar el gabinete, se debe revisar que no exista contacto entre ambas líneas.
- Se procede a ajustar las glándulas y se coloca la tapa del gabinete.
Notas destacadas:
- Se recomienda usar terminales tipo herradura para asegurar correcta instalación (no usar cable directo sobre terminal).
- El terminado o ponchado de terminales tipo herradura debe realizarse después de introducir el cable al gabinete.
- Se recomienda el uso de cable multifilamento para esta aplicación.
